一、概述

磁屏蔽柜，是一種新型的介質保護設備，適用于重要的文件、技術圖紙及磁盤、錄像帶、膠卷、U盤等磁介質的存放，能充分滿足儲存介質對磁場、光線等不同環境的要求，有效防止磁、光、粉塵對柜內介質的影響，確保信息載體的安全。

該柜外形美觀、使用方便、性?xún)r(jià)比高，廣泛應用于政府機關、軍隊、公檢法等涉密單位。

二、產品結構

該柜由柜體、柜門、密碼鎖、隔板和抽屜等部分組成。柜體采用單開門結構，表面噴涂明亮的白色金屬漆。

柜門是磁屏蔽柜的關鍵部件，為雙層結構，內部有加強筋和高導磁內門板，具有較好的剛性。門的內框嵌有一圈鈹青銅簧片，柜門關閉后，起到電磁密封作用，使磁屏蔽柜成為一個具有較高屏蔽效能的屏蔽體，以達到防磁和防塵的目的。右門上方安裝有先進、美觀的密碼防盜鎖，提高了安全性。

內部結構見圖所示。

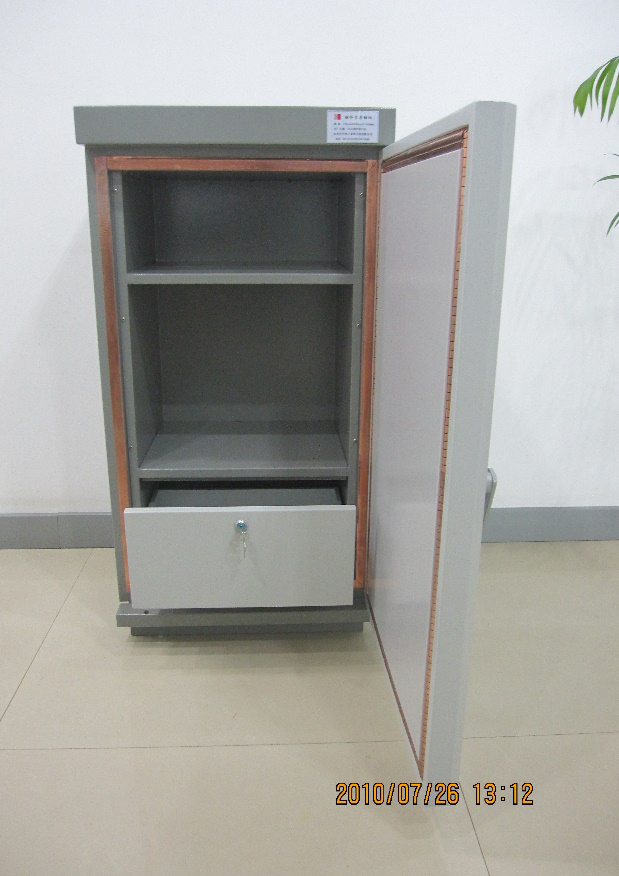

           圖1 磁屏蔽柜內部結構

磁屏蔽柜為左開門結構，門板采用1mm厚的冷軋鋼板加工而成。

    內部有兩塊隔板，分成三段，既可增加存放載體數量，又可防止磁性載體發生碰撞。根據磁性載體的尺寸，可任意調節隔板的位置，便于資料的擺放。

三、密碼獨立式電子柜鎖（圖4）的使用

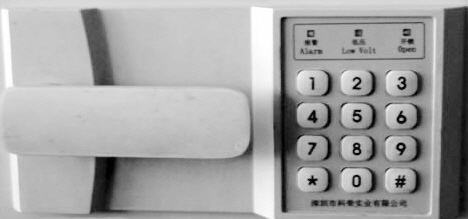

圖4  密碼獨立式電子柜鎖

 1. 使用方法

（1）開門：未設密碼時，按“0+#”；已設密碼，按“密碼+#”，綠燈亮，向下拔把手，打開鎖?！?”鍵為輸入清除鍵。

（2）更改密碼：按“##”黃燈閃亮，輸入原密碼，按“#”確認，然后輸入新的1～10位密碼，按“#”確認，蜂鳴器長鳴一聲，密碼更改成功。

（3）應急開門：請使用超級密碼或其它方式開門。

2. 技術指標

（1）標準工作電壓:直流6V (4節2號堿性高能電池)

（2）工作電流:

靜態電流≤5uA

動態（電磁鐵吸合）電流＜150mA

（3）低壓報警電壓：5.0V

3. 特點

（1）主板在出廠前進行12小時靜態、12小時動態老化測試和8小時高低溫老化試驗。產品具有功耗低，可靠性高，性能穩定等特點。

（2）低壓報警后，客戶未及時更換電池，在接入外接電源后會(huì )自動斷開柜體內的電源，避免了因為內接電源電壓過低，接入外接電源后拉低總電壓，導致無法開門的情況。

（3）主機板設計采用雙電路方式，在因電路原因致使主芯片無法工作的情況下，利用另外一個備份電路通道可以及時解決問題，起到雙保險的作用。

（4）信息存儲功能，可以存儲開鎖的時間、使用過的開門密碼及當前使用的密碼等信息，在客戶需要查詢這些信息時，可通過相應設備將其轉化成word文檔方式永久保存，起到安全保護作用。

（5）在超級密碼管理方面，采用了保密性極高的跳碼技術，密碼位數為十位，使用一次后立即失效，有專用的跳碼軟件，使用比較方便。

4. 功能

（1）具有記憶功能，必須輸入原密碼后才可更換新密碼。

（2）當用戶輸入密碼時，每一次有效輸入均有聲音提示。

（3）根據需要可多次更換密碼。

四、產品性能及規格

⒈ 屏蔽效能：靜磁場屏蔽效能≥50dB。

  電磁場屏蔽效能100M-1G≥35dB。（部隊及國家沒有對此產品相應的測試標準，我方測試數據為實際測試值。）

2. 防塵、避光功能：為防止灰塵、光線進入柜體內破壞磁記錄信號，柜體門口處裝有高導磁密封膠條，可有效防止多種污染源侵入。

3. 規格尺寸：

（1）磁屏蔽柜分布有二層隔板，將屏蔽柜內部空間分成三個隔倉。外形結構尺寸如下：

外形尺寸：550mm（寬）×450mm（深）×1200mm（高）；

4. 重量：Ⅰ型 ≤ 110 kg。

   五、注意事項

1. 磁屏蔽柜不適用于有強震源的場所（如空壓站、柴油機房）附近。
    2. 開啟磁屏蔽柜存取資料后應及時關閉柜門，保持磁屏蔽柜隨時處于密封狀態。

3. 密碼鎖輸入密碼后，要在綠燈處于閃亮狀態時進行開啟，否則密碼鎖自動關閉。

4. 因柜門有簧片密封，開啟時用力較大，因此打開密碼鎖后，請拉門體兩側把手開啟柜門，以免損壞密碼鎖。

   六、隨機附件

隨機附件如下：
